Датчик Холла J862 — Mitsubishi Lancer
- Продукція TIS Taiwan · завод сертифіковано ISO-9001
- Безкоштовна консультація з підбору
Характеристики
Номери, які каталог виробника наводить поряд із цим артикулом, — за виробниками. Виробник OE-вузла стоїть першим. Тип номера каталог указує не завжди: це може бути і маркування самої деталі, і номер трамблера, у який вона ставиться.
| Mitsubishi | J862 J852 T6T58071 T6T58271 IG-M023 |
| Виконання | Датчик у трамблер (без комутатора) |
На які автомобілі підходить
Кожен рядок — окрема модифікація за даними виробника. Роки наведені так, як стоять у джерелі, і суцільного інтервалу сумісності не утворюють.
| Автомобіль | Кузов | Двигун | Роки |
|---|---|---|---|
| Mitsubishi Galant | E55A,E75A | 2.0 | 1993-1995 |
| Mitsubishi Galant | — | 2.0 V6-24 | 1992-1996 |
| Mitsubishi Lancer | — | 1.6 L, 1.8 L | 1992-1996 |
| Mitsubishi Nimbus | — | 2.4 L | 1992-1998 |
| Proton M21 | — | 1.8 Exi | 1995-2000 |
| Proton Persona 316, 316GLXi | — | 316, 316GLXi | 1996-2000 |
| Proton Satria | — | 1.6 L | 1997-2000 |
| Proton Wira | — | 416 i | 1995-2000 |
| Mitsubishi Colt У каталозі модель надрукована як «Golt» — друкарська помилка в «Colt». | CA4A | 1.6 GLXi | 1992-1996 |
Що врахувати при підборі
Номери T6T58071 і T6T58271 наведені в каталозі TIS без вказаного типу деталі — вони можуть бути маркуванням компонента або номером агрегату. Перед підбором звірте номер, вибитий на знятій деталі, і кількість контактів роз'єму.
Кілька артикулів на одну машину
На автомобілі нижче каталог виробника дає ще артикули, які покривають інші двигуни, кузови або періоди випуску. Звірте з рядком своєї машини в таблиці вище — і зверніть увагу на виконання: у переліку є і датчики, і окремі модулі.
Mitsubishi Galant
| Артикул | Виконання | Кузов | Двигун | Роки |
|---|---|---|---|---|
| TIS240 | Датчик | — | 4G64 | 1996-1998 |
Mitsubishi Lancer
Mitsubishi Colt
Якщо ваш двигун або рік підходить під кілька артикулів — надішліть фото знятої деталі, звіримо за маркуванням.
Що звірити перед підбором
- Маркування, вибите на знятій деталі: J-, RSB- або OE-номер.
- Номер трамблера в зборі, якщо він читається на корпусі.
- Кількість контактів роз'єму й форму кріплення.
- Двигун, рік випуску й кузов автомобіля.
Надішліть фото деталі та ці дані — відповімо, який артикул підходить.
Опис

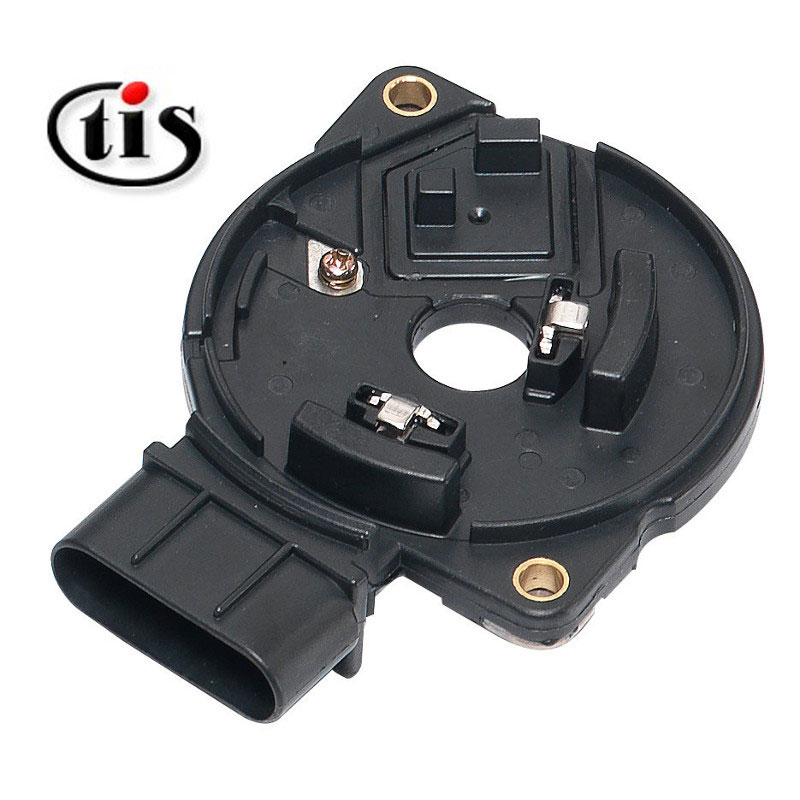

TIS-208 — датчик Холла в трамблер для Mitsubishi Lancer, Mitsubishi Galant, Proton Persona, 1992–2000 рр. Замінює вузол Mitsubishi J862.
Що це за деталь і де вона стоїть. Це кругла основа з центральним отвором під вал трамблера: ставиться всередину розподільника запалювання, під кришку і бігунок. На пластині закріплений чутливий елемент, а на валу — диск-переривач: обертаючись, він по черзі перекриває канал між елементом і його парою, і датчик видає прямокутні імпульси. У деталях цього класу чутливим елементом буває оптопара (світлодіод навпроти фотоприймача) або елемент Холла; за фотографією зібраного вузла принцип не встановлюється, тому для цього артикула ми його не стверджуємо. «Датчик Холла» — ринкова назва, під якою вузол шукають і продають.
Це не ДПКВ — не датчик положення колінвала, що стоїть на блоці циліндрів біля шківа й читає задавальний диск. Вал трамблера приводиться від розподільного вала й обертається вдвічі повільніше за колінчастий. У каталогах цю саму деталь називають «комутатор», «модуль запалювання», «датчик Холла трамблера»; у постачальника вона проходить як «датчик кута повороту колінвала» — ідеться про той самий вузол.
Як працює. Датчик задає момент, а не формує іскру: він передає імпульси в блок керування і на комутатор, а комутатор відмикає й різко замикає силовий транзистор у первинному колі котушки — і котушка видає високу напругу на свічку.
Ознаки, за яких перевіряють цей вузол. Двигун бадьоро крутиться стартером, але не схоплює — при втраті сигналу блок керування здатен зняти і іскру, і впорскування. Плавучі оберти, ривки під час розгону, троїння й самовільна зупинка на холостому можуть свідчити про «рваний» сигнал: замаслений диск-переривач, деградований чутливий елемент або люфт втулки вала. Червонуватий пил усередині трамблера — привід оглянути втулку. Ті самі прояви дають котушка, проводка й паливна апаратура, тому симптом сам по собі не доводить несправність саме датчика.
Як перевірити перед заміною. Напруги живлення, рівнів сигналу й розпіновки виробник для цих артикулів не публікує, тому конкретних чисел ми не наводимо — беріть їх зі схеми або сервісного мануала саме вашого двигуна. Без специфікації перевіряють решту: чистоту й цілість диска-переривача, люфт втулки вала, стан роз'єму й проводки. Сам сигнал зручно дивитися осцилографом — при рівномірному обертанні імпульси мають іти однаково, без пропусків. Перед заміною варто виключити котушку та проводку.
Марки кирилицею: Міцубісі, Протон.
Номери для пошуку: J862 · TIS208 · TIS-208 · J852 · L75006 · T6T57171 · T6T57671 · T6T58271 · IG-M023 · NDK1227 · CAS-035.
Кожен датчик TIS проходить випробування на високотемпературну стійкість і термічний шок, а перед пакуванням — 100% перевірку працездатності. Завод Taiwan Ignition System Co., Ltd. сертифікований за ISO-9001 і виробляє за специфікаціями OEM.
