Датчик Холла J838 — Mazda 626
- Продукция TIS Taiwan · завод сертифицирован ISO-9001
- Бесплатная консультация по подбору
Характеристики
Номера, которые каталог производителя приводит рядом с этим артикулом, — по производителям. Производитель OE-узла стоит первым. Тип номера каталог указывает не всегда: это может быть и маркировка самой детали, и номер трамблёра, в который она ставится.
| Mitsubishi | J838 |
| Исполнение | Датчик в трамблёр (без коммутатора) |
На какие автомобили подходит
Каждая строка — отдельная модификация по данным производителя. Годы приведены так, как стоят в источнике, и сплошного интервала совместимости не образуют.
| Автомобиль | Кузов | Двигатель | Годы |
|---|---|---|---|
| Ford Probe | — | 2.5 Litre 2497 KL | 1993-1998 |
| Mazda 323 F | — | 2.0 24V | 1994-1995 |
| Mazda Xedos 9 | — | 2.0 24V 1995 KF | 1993-2000 |
| Mazda Xedos 9 | — | 2.3 24V 2255 KJ ZEM | 1998-2001 |
| Mazda Xedos 9 | — | 2.5 24V 2497 KL | 1993-2000 |
| Eunos 30X | — | 1.8 L | 1994-1998 |
| Eunos 800 | — | 2.5 L | 1994-1998 |
| Ford Telstar | — | 2.5 L | 1994-1996 |
| Mazda 323 | — | 2.0 L | 1994-1998 |
| Mazda 626 | — | 2.5 L | 1994-1997 |
| Mazda MX-6 | — | 2.5 L | 1994-1997 |
Ещё страницы моделей:Mazda 323 F
Что учесть при подборе
В каталоге TIS для этого артикула приведены Ford Probe, Mazda 323 F Mk V и Xedos 9; Mazda 626 есть только на странице производителя. Перед подбором на 626 сверяйте маркировку на снятой детали.
Несколько артикулов на одну машину
На автомобили ниже каталог производителя даёт ещё артикулы, которые покрывают другие двигатели, кузова или периоды выпуска. Сверьте со строкой своей машины в таблице выше — и обратите внимание на исполнение: в перечне есть и датчики, и отдельные модули.
Ford Probe
Mazda 323 F
Mazda Xedos 9
| Артикул | Исполнение | Кузов | Двигатель | Годы |
|---|---|---|---|---|
| TIS229 | Датчик | TA | 2.5 24V 2497 KL · 2.0 24V 1995 KF | — |
Если ваш двигатель или год подходит под несколько артикулов — пришлите фото снятой детали, сверим по маркировке.
Что сверить перед подбором
- Маркировку, выбитую на снятой детали: J-, RSB- или OE-номер.
- Номер трамблёра в сборе, если он читается на корпусе.
- Количество контактов разъёма и форму крепления.
- Двигатель, год выпуска и кузов автомобиля.
Пришлите фото детали и эти данные — ответим, какой артикул подходит.
Описание

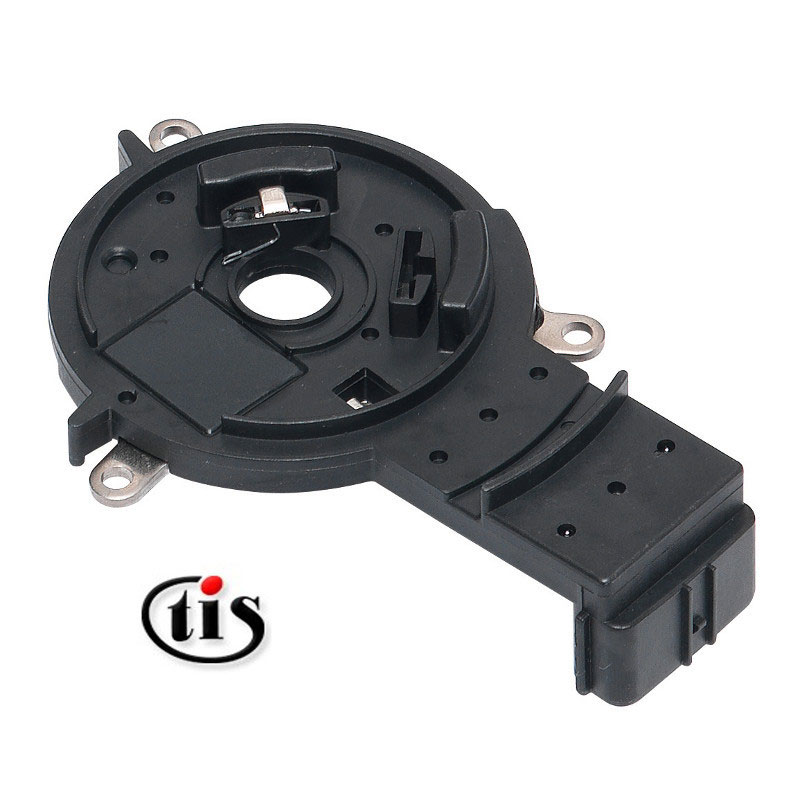

TIS-225 — датчик Холла в трамблёр для Mazda 626, Mazda MX-6, Ford Probe, 1994–1998 гг. Заменяет узел Mitsubishi J838.
Что это за деталь и где она стоит. Это круглое основание с центральным отверстием под вал трамблёра: ставится внутрь распределителя зажигания, под крышку и бегунок. На пластине закреплён чувствительный элемент, а на валу — диск-прерыватель: вращаясь, он поочерёдно перекрывает канал между элементом и его парой, и датчик выдаёт прямоугольные импульсы. В деталях этого класса чувствительным элементом бывает оптопара (светодиод напротив фотоприёмника) либо элемент Холла; по фотографии собранного узла принцип не устанавливается, поэтому для этого артикула мы его не утверждаем. «Датчик Холла» — рыночное название, под которым узел ищут и продают.
Это не ДПКВ — не датчик положения коленвала, который стоит на блоке цилиндров у шкива и читает задающий диск. Вал трамблёра приводится от распределительного вала и вращается вдвое медленнее коленчатого. В каталогах эту же деталь называют «коммутатор», «модуль зажигания», «датчик Холла трамблёра»; у поставщика она проходит как «датчик угла поворота коленвала» — речь об одном и том же узле.
Как работает. Датчик задаёт момент, а не формирует искру: он передаёт импульсы в блок управления и на коммутатор, а коммутатор открывает и резко закрывает силовой транзистор в первичной цепи катушки — и катушка выдаёт высокое напряжение на свечу.
Признаки, при которых проверяют этот узел. Двигатель бодро крутится стартером, но не схватывает — при потере сигнала блок управления способен снять и искру, и впрыск. Плавающие обороты, рывки при разгоне, троение и самопроизвольная остановка на холостом могут говорить о «рваном» сигнале: замасленный диск-прерыватель, деградировавший чувствительный элемент или люфт втулки вала. Красноватая пыль внутри трамблёра — повод осмотреть втулку. Те же проявления дают катушка, проводка и топливная аппаратура, поэтому симптом сам по себе не доказывает неисправность именно датчика.
Как проверить перед заменой. Напряжения питания, уровней сигнала и распиновки производитель для этих артикулов не публикует, поэтому конкретных чисел мы не приводим — берите их из схемы или сервисного мануала именно вашего двигателя. Без спецификации проверяют остальное: чистоту и целость диска-прерывателя, люфт втулки вала, состояние разъёма и проводки. Сам сигнал удобно смотреть осциллографом — при равномерном вращении импульсы должны идти одинаково, без пропусков. Перед заменой стоит исключить катушку и проводку.
Марки кириллицей: Мазда, Форд, Эунос.
Номера для поиска: J838 · TIS225 · TIS-225.
Каждый датчик TIS проходит испытания на высокотемпературную стойкость и термический шок, а перед упаковкой — 100% проверку работоспособности. Завод Taiwan Ignition System Co., Ltd. сертифицирован по ISO-9001 и производит по спецификациям OEM.
